HaBuRo6

Nachbau Bluino Self Balancing Robot ESP32

Selbstbalancierende Roboter faszinieren mich. Im Jahr 2022 habe ich den HaBuRo3 gebaut und meine ersten Erfahrungen gesammelt. Mittlerweile sind beide Motoren defekt. Plastikgetriebe, Getriebeschaden.

Der hier vorgestellte HaBuRo6 hat gegenüber seinem Vorgänger drei Veränderungen. Der Antrieb besteht aus zwei Schrittmotoren. Eine Kaskadenregelung wurde eingebaut. Einsatz einer fertigen Software. Nachfolgend als Framework bezeichnet. Die Lizenzbedingungen erlauben eine private Nutzung.

In der Praxis gab es eine große Überraschung für mich! Ich musste, im Gegensatz zum HaBuRo3, nie einen Regler Parameter ändern. In Verbindung mit einer Android-WiFi-Bluino-App funktionierte der Roboter einwandfrei. Wenn der Roboter umkippt, was bei diesem Vehicle immer passieren kann, dann kann man ihn über die Fernbedienung Aufrichten und er rastet sofort in die Balance ein. Klappt auch tadellos.

Der HaBuRo6 ist ein Nachbau aus einem Mix des legendären EVO2. Gebaut und programmiert vom Entwickler Jose Julio, aus dem Jahr 2017. Und der ESP32 Selbstbalancierende Roboter von der Firma Bluino Electronics. Anhand von vielen Videosequenzen und Bildern, die im Internet zur Ansicht stehen, habe ich mir einen Bauplan geschaffen. Der HaBuRo6 ist aus Holz gebaut. Eine 40 Jahre alte Laubsäge entpuppte sich zum wichtigsten Werkzeug.

Plötzlich wollen sie alle gleichzeitig damit Spielen. Wenn sich zwei streiten freut sich der Dritte. Ich nicht, ich habe gleich zwei Stück gebaut. Der dicke HaBuRo6 und der schlanke, flinke Don Quijote.

Du möchtest auch so einen Roboter bauen? Klick die Menüs an. Es gibt ein Paar Dinge die man beachten muss: 1. Dimension der Stoßstangen, sie haben Einfluss auf den Aufrichtungsprozess des Roboters. 2. Das Framework kompilieren. 3. Bestückung der Steuerplatine.

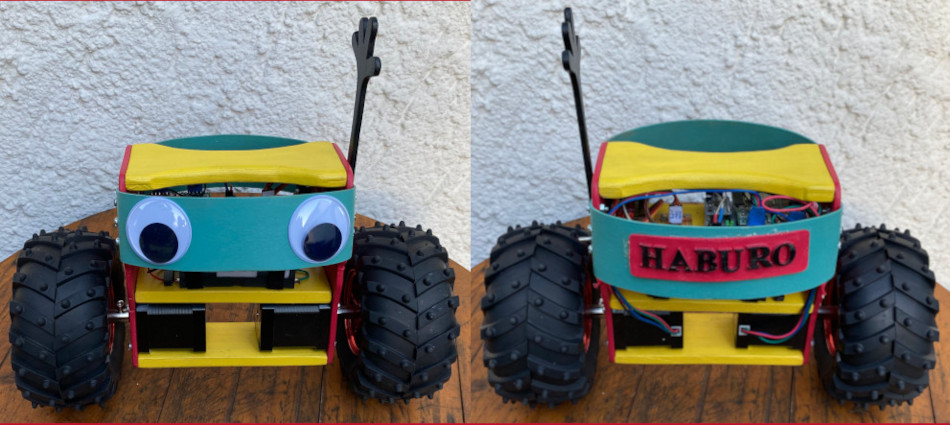

HaBuRo6, technische Daten:
Länge ohne Räder: 140 Millimeter, mit Räder: 285 Millimeter
Höhe ohne Räder: 145 Millimeter, mit Räder: 180 Millimeter
Breite: 80 Millimeter
Gewicht: 1543 Gramm
Spannung: 7,2 Volt
Strom: 1,1A bis 3,2 Ampere
Laufzeit: 90 Minuten

NEMA17 Schrittmotore: 2x StepperOnline, 17HS15-1504S-X1, 1,8°/Stepps, 1.5A, 45Ncm
Motortreiber: 2x A4988
Servo: MG90S-Tower-Pro
Räder: 2x Pololu Dagu Wild Thumper 120x60mm
Rad-Adapter: Pololu Universal Aluminium Mounting Hub for 5mm Shaft
Akku: 2x Ansmann Li-Ion Akku 18650 3500mA

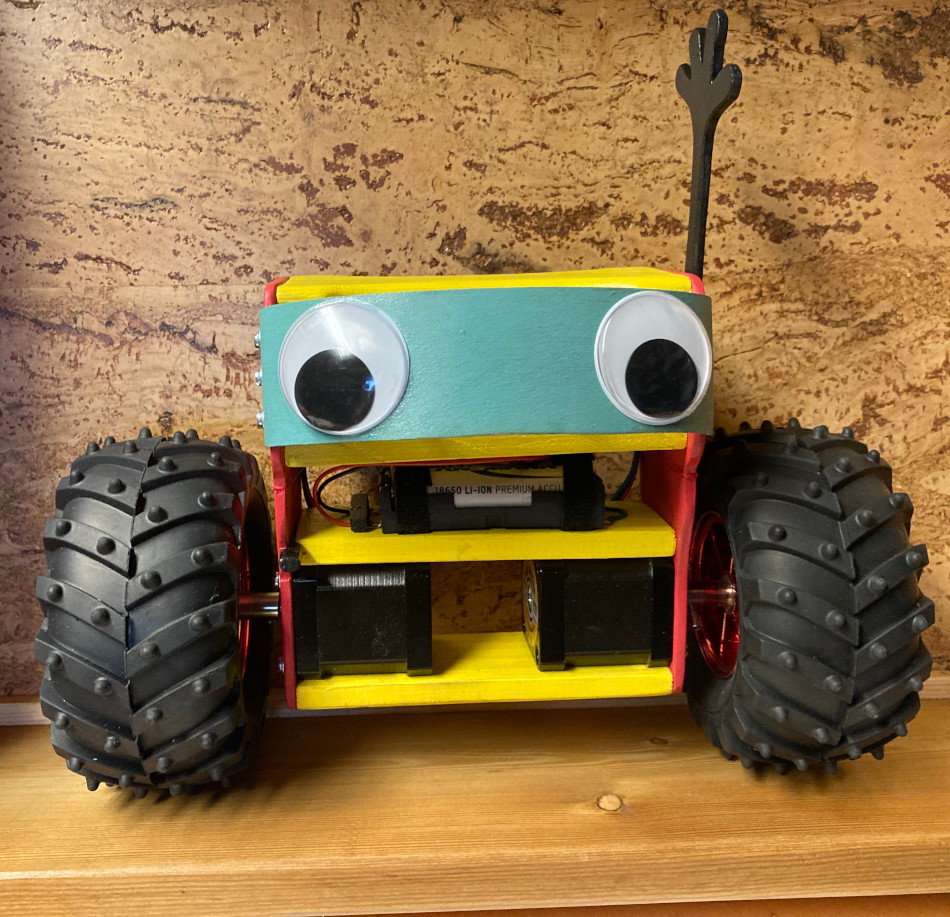

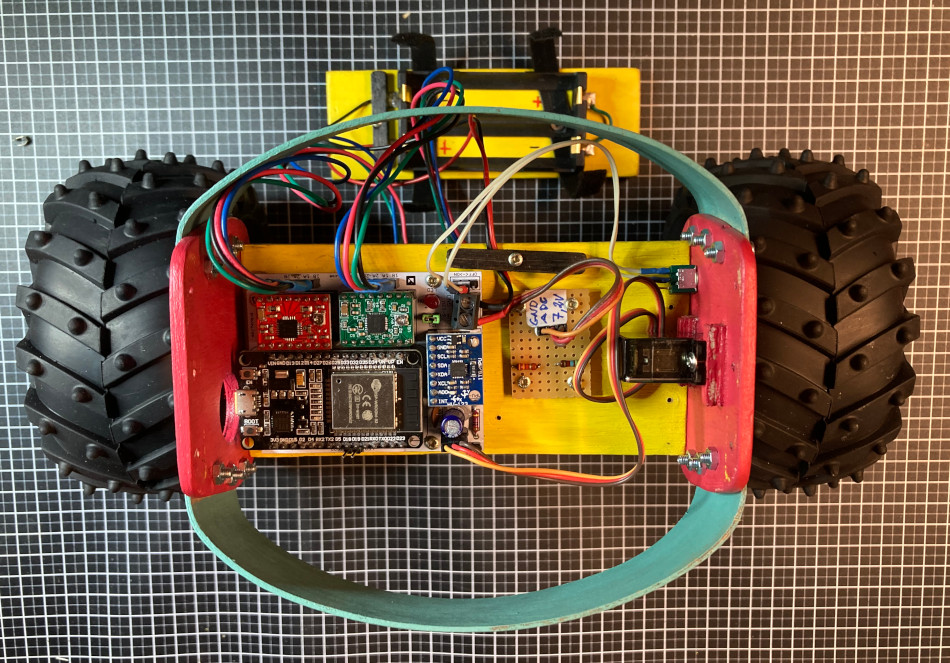

Steuerplatine: PCBWay
Framework: GitHub, Bluino.com

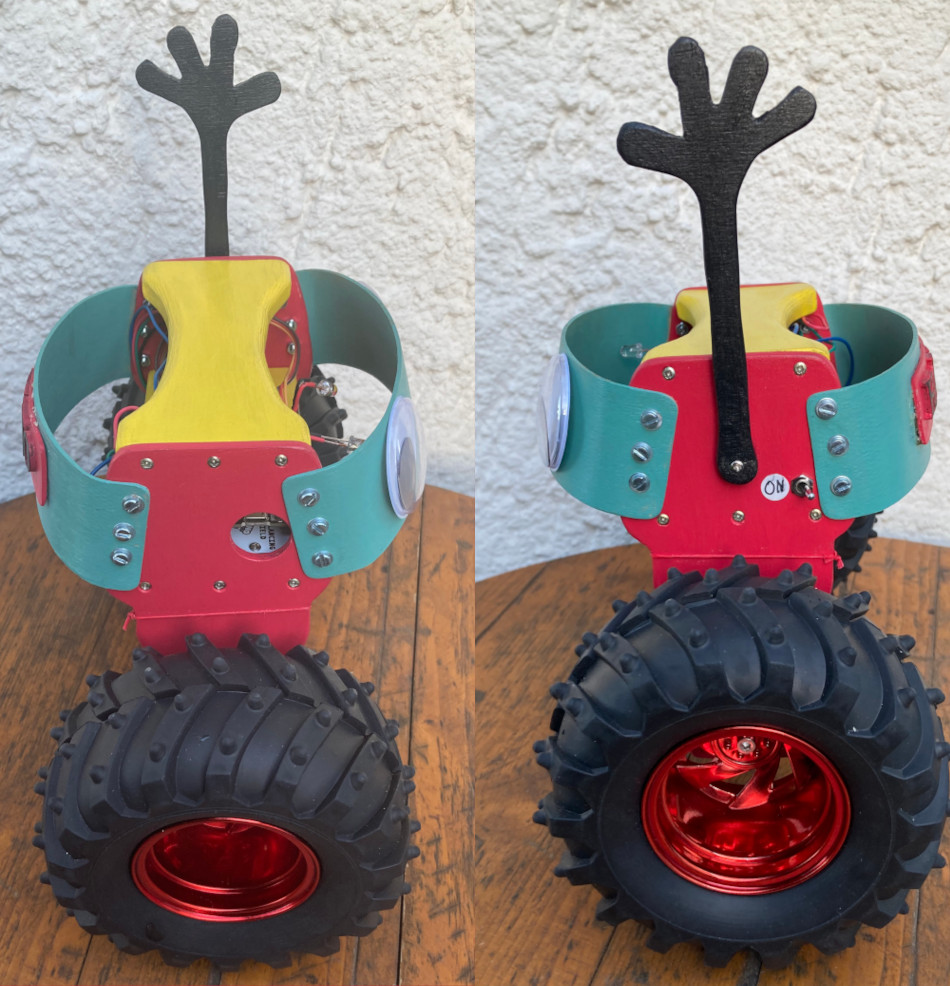

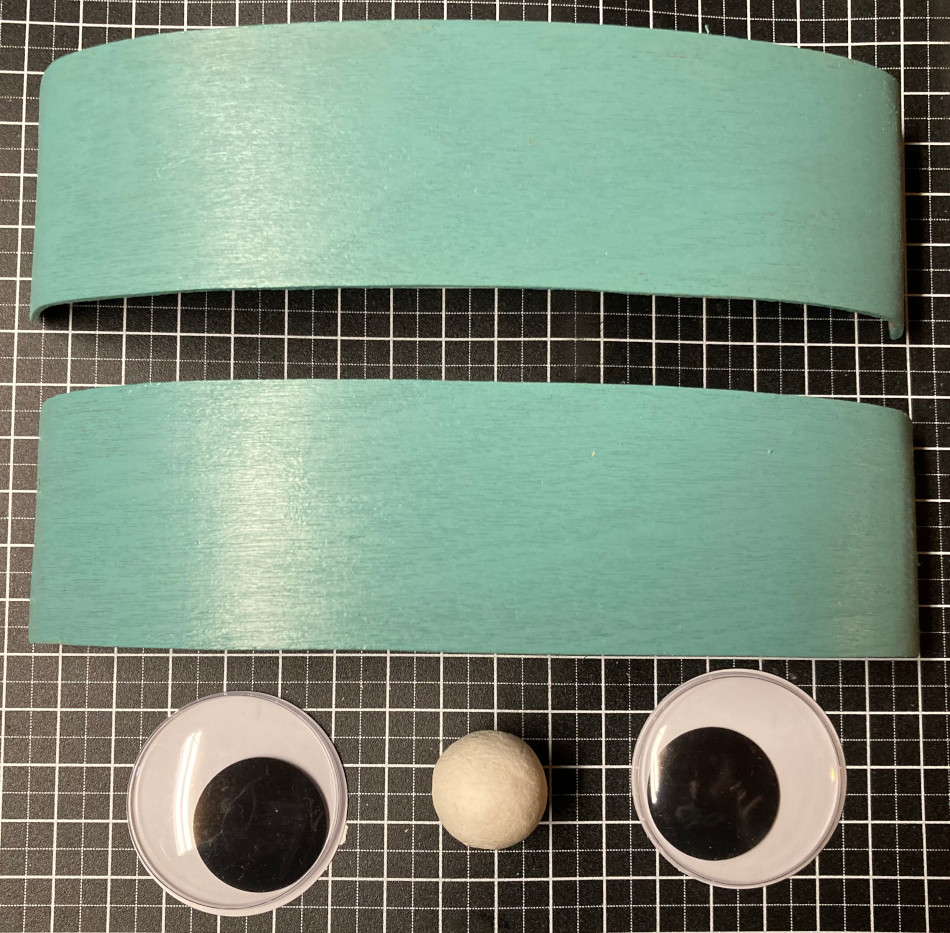

Wackelaugen: TEDi
ESP32, MPU6050

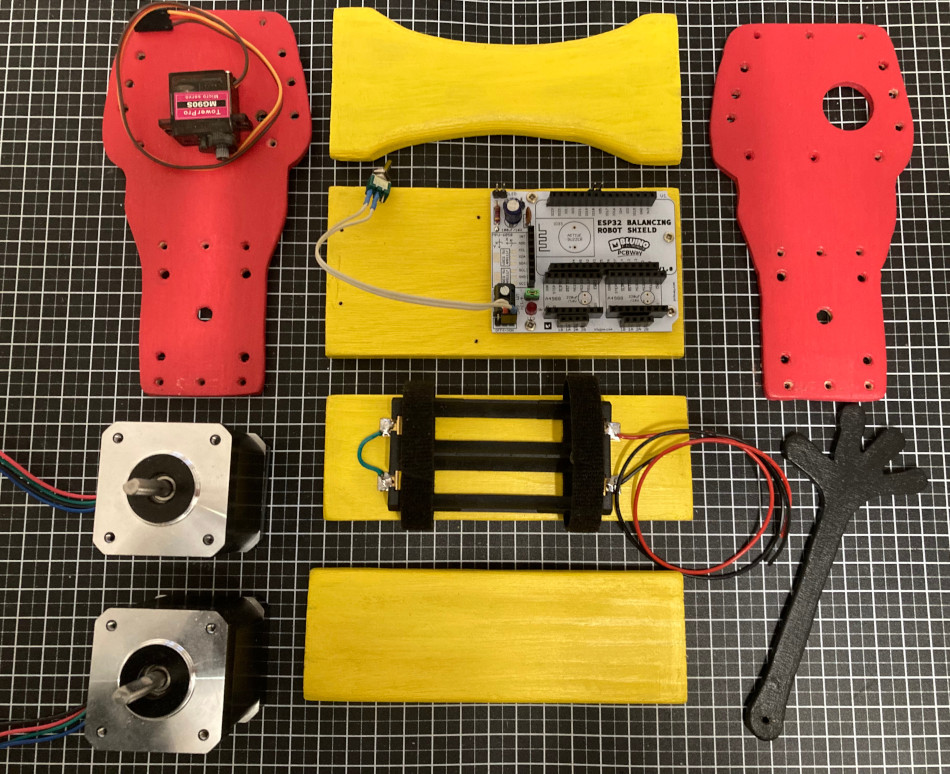

Damit die Kosten für ein neues Projekt im Rahmen bleiben baue ich aus einigen älteren Exponaten die mechanischen und elektrischen Komponenten aus. Das gilt besonders für Motoren, Mikrocontroller, Räder, Sensoren und Akkus!
